Jensen Capacitor ประชันเสียงกัน

Jensen Capacitor ประชันเสียงกัน


สวัสดีครับทุกท่าน ขอบพระคุณอย่างสูงที่ติดตาม Analog60 มาโดยตลอด เราได้ทำการเปรียบเทียบเสียง Coupling Capapcitors กันมาหลายคลิปแล้วครับ  คราวนี้เรามาดูกันว่า Body case หรือ เปลือกหุ้มต่างกัน เสียงจะต่างกันยังไง

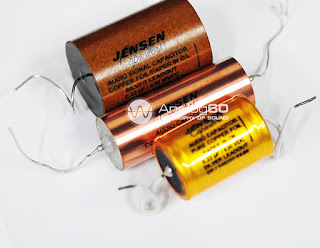

Jensen Capacitor ปกติแล้ว เคส(case) ที่ผลิตออกมาจะมี 3 แบบหลักๆ คือ
1 อลูมิเนียม (Aluminium)
2.ทองแดง (Copper)
3.กระดาษ (Paper)
แต่ที่เราใช้กันส่วนมากจะเป็น Aluminium case ตัวสีเหลืองทองนะครับ ราคาต่ำสุดแล้ว
-----เสียงก็ไพเราะ ไม่กัดหู เสียงกลางเด่นและหวาน----


ดังนั้นผมจะใช้ค่าประจุเท่ากันคือ 0.22uf/630 V เรียงลำดับตามนี้ครับ

1. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Aluminium Case

2. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Copper Case
3. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Paper Case





 มาฟังกันได้เลยครับ

 Jensen PIO 0.22uf CU foil/Alu case




 Jensen PIO 0.22uf CU foil/Copper case




 Jensen PIO 0.22uf CU foil/Paper case


ท่านผู้ขมชอบแบบไหนครับ ติดต่อสอบถามได้เลยครับ

เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945
TEL 098-232-4456

http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด








Jensen Capacitor ประชันเสียงกัน

Jensen Capacitor ประชันเสียงกัน


สวัสดีครับทุกท่าน ขอบพระคุณอย่างสูงที่ติดตาม Analog60 มาโดยตลอด เราได้ทำการเปรียบเทียบเสียง Coupling Capapcitors กันมาหลายคลิปแล้วครับ  คราวนี้เรามาดูกันว่า Body case หรือ เปลือกหุ้มต่างกัน เสียงจะต่างกันยังไง

Jensen Capacitor ปกติแล้ว เคส(case) ที่ผลิตออกมาจะมี 3 แบบหลักๆ คือ
1 อลูมิเนียม (Aluminium)
2.ทองแดง (Copper)
3.กระดาษ (Paper)
แต่ที่เราใช้กันส่วนมากจะเป็น Aluminium case นะครับ ราคาต่ำสุด ในรุ่นเดียวกัน

ดังนั้นผมจะใช้ค่าประจุเท่ากันคือ 0.22uf/630 V เรียงลำดับตามนี้ครับ

1. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Aluminium Case

2. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Copper Case
3. Jesen 0.22uf/630V Copper Foil/Paper In Oil/Paper Case





 มาฟังกันได้เลยครับ

 Jensen PIO 0.22uf CU foil/Alu case




 Jensen PIO 0.22uf CU foil/Copper case




 Jensen PIO 0.22uf CU foil/Paper case


ท่านผู้ขมชอบแบบไหนครับ ติดต่อสอบถามได้เลยครับ

เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945

TEL 098-232-4456
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด








Jensen Capacitor ของจริง หรือ ของปลอม ดูยังไงกันแน่ !!!

Jensen Capacitors ของจริง หรือ ของปลอม

(Fake or Real)

จากที่ลูกค้าหลายๆ คนถามมานะครับ
- ของจริงต้องมี สัญลักษณ์ TJ ที่ไม่มี TJ เป็นของปลอม
- การเรียงตัวอักษรไม่เหมือนกัน
- font ไม่เหมือนกัน
- ตัวอักษรไม่ครบ
- ตัวอักษรไม่ชัดเจน
.........  อื่นๆ อีกมากมาย


ก่อนอื่นขอยืนยันก่อนนะครับว่าทุกรุ่นที่ผมมีมาจาก
A/S Tobias Jensen Production
Kirkebjerg Parkvej 4
Postbox 189
Dk-2605 Brøndby Danmark

คนที่ผมติดต่ออยู่คือ Bjørn Jensen ครับ  "รูปที่ผมถ่ายเป็นรูปสินค้าจริงที่ผมเคยมีตั้งแต่เปิดร้านมากว่า 10 ปี"


ผมจะให้ดูว่า Model ของ Jensen 0.22uf/630V copper foil, Paper in Oil มีการเปลี่ยนแปลงแบบไหน เริ่มแรก เป็น Model แรกที่ผมได้มาช่วงปี 2010  มีสัญลักษณ์ TJ ตามรูปเลยครับ ตามรูปนี้ ผลิตใน ปี 2010 - เดือน 8  (10.08)

Model ต่อมาสัญลักษณ์ TJ หายไป จะเขียนแค่ว่า AUDIO CAPACIOR แทน AUDIO SINAL CAPACIOR การเรียงอักษรอื่นจะสลับกันอยู่บ้างครับตามรูป Model นี้ผมจำไม่ได้ครับว่า เปลี่ยนตอนไหน
DK 140207 คือ Code รหัสของทาง Jensen ไม่ใช่วันเดือนปี นะครับ  (0.22uf/630V CUFOL/PIO จะใช้ Code 140207 ท้้งหมด) ตามด้วย xx.xx  คือ ปี.เดือน ผลิต


ยกตัวอย่างในรูปครับ  DK/140207-14.03
คือ ผลิตปี 2014 เดือน 3 ครับ


สุดท้าย Model ล่าสุด ปี 2015 ลักษณะรูปแบบอักษร จะคล้ายๆ กับ รุ่นก่อนแต่สีของ Body จะออกเข้มกว่าครับตอนแรกผมก็งง ว่าทำไมถึงเปลี่ยน เลยถามทาง คุณ Bjørn Jensen ไป
เค้าตอบกลับมาว่า
- มันเป็นแค่พลาสติกหุ้มด้านนอก
- ภายในยังคงเป็น Aluminium Tube
จบข่าวครับ.........
หลังจากนั้น Jensen 0.22uf/630V copper foil Paper in Oil ก็สีจะแปลกกว่ารุ่นอื่นๆๆครับ (ปี 2014 เดือน 9)




ตอนนี้ Model ปัจจุบันยังคงใช้แบบรุ่นข้างบนอยู่ครับ แต่ถ้ามี Model ใหม่ล่าสุดผมจะเอามาลงให้ต่อครับ
ส่วนค่าอื่นๆ ที่ผมได้เห็นมา คือ จะเป็น Model รุ่นไม่มีโลโก้ TJ ครับ สียังคงเดิม

อีก 1 เรื่องคือตัวอักษรไม่คมชัด เป็นของปลอม เท่าที่สัมผัสมา 6 ปี บาง lot ชัด บาง lot ไม่ชัด ครับ  หรือบอกได้ว่ามีทั้งชัดและไม่ชัด

ปี 2016 หน้าตาสำหรับค่า Paper in Oil/Copper foil 0.22uf/630V เปลี่ยนไปนะครับ เลขวันที่ผลิตจะหายไปนะครับตามรูปเลยครับ


ปี 2017 Paper in Oil/Copper foil 0.22uf/630V ขนาดได้เปลี่ยนไป จากเดิม 25x35 มม.  เป็น 30x35 มม. นะครับ อ้วนขึ้นนิดหน่อย




ของจริง หรือ ของปลอม ขึ้นอยู่กับวิจารณญาณของแต่ละบุคคลนะครับ ที่ผมเรียง Model มาเพื่อให้รู้ว่ารูปแบบมันมีการพัฒนาตลอด ไม่ใช้ บอกกว่า "ไม่เห็นเหมือนของเดิมที่ผมมีเลย แล้วสรุปบอกว่าเป็นของปลอมครับ"

ส่วนเรื่องเสียงโดยรวมแต่ละ Model ไม่ต่างกันครับ


เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945


http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด



การหา Outer&Inner Foil ใน Capacitors

การหา Outer&Inner Foil ใน Capacitors


โดยทั่วไปแล้ว คาปาซิเตอร์จะมีองค์ประกอบ 2 ด้านคือ Inner foil และ Outer Foil ดังแสดงในรูป โดยปกติการใช้คาปาซิเตอร์การคัปปิ้งจะเอาด้าน Outer Foil เข้าใกล้ กราวด์มากที่สุดเพื่อที่จะกำจัดสัญญานรบกวน(Noise)ให้ลงกราวด์ แต่โดยปกติคาปาซิเตอร์ จะมีสัญลักษณ์บอกอาทิเช่น Jensen Capacitors จะมีขีดสีดำบอกว่าฝั่งนั้นเป็นด้าน Outer Foil



โครงสร้างคาปาซิเตอร์

ต่อด้าน Outer Foil ให้ใกล้กราวด์(Ground) มากที่สุดเพื่อให้เคลียร์ Noise

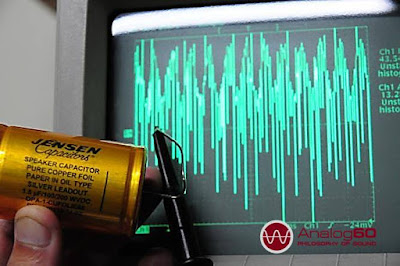

ในการวัดหาด้าน Inner foil และ Outer Foil ในกรณีที่บางยี่ห้อไม่ได้บอกว่าเป็นด้านไหน เราสามารถวัดได้จากออสซิโลสโคป(Osciloscope) โดยต่อโพรบวัดเข้ากับขั้วคาปาซิเตอร์ แล้วใช้มือแตะดูแทนสัญญานรบกวน (Noise) จะพบว่าจะมี 1 ด้านจะมีสัญญานรบกวนน้อยกว่า

ตัวอย่าง

Capacitors Teflon ของ รัสเซีย

Noise มีเพียบ

Noise ลดลง แสดงว่าด้าน Ground ของสโคปเป็นด้าน Outer Foil
 Jensen Capacitor

Noise เพียบ

Noise ลดลง แสดงว่าด้าน Ground ของสโคปเป็นด้าน Outer Foil

สรุป ในกรณีทีเราไม่ทราบว่าด้านไหนคือ Inner Foil หรือ Outer Foil เราสามารถใช้ Oscilloscope วัดได้ครับ เพื่อความถูกต้องในการต่อ Coupling Capacitor


เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด

ทิศทางสัญญานสียงผ่าน Coupling Capacitor

ทิศทางสัญญานเสียงผ่าน Coupling Capacitor


       ในบทความนี้ครับ ผมจะทดสอบให้ดูว่าเมื่อกลับทิศ  Coupling Capacitor แล้วผลที่เกิดขึ้นจะเป็นอย่างไรในการทดสอบผมก็ใช้ selector เลือกหมือนเดิมครับตามรูปเลย
ใส่ Jensen Capacitors 0.22uf/630V กลับทิศกัน

ภาพรวมเครื่องมือในการทดสอบ
คราวนี้เรามาดูกันว่าจะเกิดอะไรขึ้นเมื่อกลับทิศของ Coupling Capaciptor อุปกรณ์ที่ใช้ทสอบคือ Jensen 0.22uf/630V PIO CU FOIL Alu Tube  จำนวน 4 ตัว




                            แบบที่ 1 เป็นสัญญานวิ่งเข้าตัวถังก่อนแล้วค่อยออกอีกด้าน





                          แบบที่ 2 เป็นสัญญานวิ่งเข้าด้านในก่อนแล้วค่อยออกที่ตัวถัง

หลายท่านคงจะฟังออกนะครับว่าต่างกันขนาดไหน แบบที่ 2 คือแบบถูกต้องครับ



เขียนโดย
Analog60


Line: @analog60
TEL 096-789-1945
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด

เปรียบเทียบ Coupling Capacitor เมื่อใช้ค่าต่างกัน

เปรียบเทียบ Coupling Capacitor เมื่อใช้ค่าต่างกัน

ในบทความนี้นะครับจะลองเปรียบเทียบให้ดูครับในกรณีที่เราเปลี่ยน Coupling Capacitor เราสามารถเปลี่ยนค่าความจุได้เล็กน้อย ผมลองอัดเสียงให้ดูครับว่าในกรณีเพิ่มค่าหรือลดค่าผลที่เกิดขึ้นเป็นอย่างไร



Capacitor ที่ใช้ทดสอบมี 3 ค่าดังนี้

1. Jensen 0.47uf/630V CU FOIL ALU Tube
2. Jensen 0.22uf/630V CU FOIL ALU Tube
3. Jensen 0.1uf/630V CU FOIL ALU Tube


                                     1.Jensen 0.47uf/630V CU FOIL ALU Tube


                                      2. Jensen 0.22uf/630V CU FOIL ALU Tube




                                     3. Jensen 0.1uf/630V CU FOIL ALU Tube


เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด




ซีคัปปิ้งคืออะไร (What is a Coupling Capacitor?)

ซีคัปปิ้งคืออะไร
What is a Coupling Capacitor?

Coupling Capacitor คือตัวเก็บประจุที่ใช้ในการเชื่อมโยง 2 วงจรเข้าด้วยกันด้วยสัญญาณ AC ซึ่งคาปาซิเตอร์ตัวนี้จะบล็อกสัญญาณ DC ที่หลุดมาจากวงจรแรกและยอมให้ผ่านเพียงสัญญาณ AC เท่านั้น ดูในรูปครับจะเข้าใจง่ายกว่า

ตำแหน่ง Coupling Capacitor ใน Single End

ตำแหน่ง Coupling Capacitor ใน Push-Pull



สำหรับความสำคัญของเจ้าคาปาซิเตอร์ตัวนี้คือ เป็นตัวที่สัญญานเสียง(AC)ผ่านฉะนั้นคุณภาพของคาปาซิเตอร์มีความสำคัญมาก เสียงจะดี หวาน รายละเอียดระยับ พุ้งพิ้ง ก็ขึ้นอยู่กับนี้หล่ะครับ


เขียนโดย
Analog60


Line: @analog60
TEL 096-789-1945
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด

ทดสอบเสียงซีคัปปลิ้ง (Coupling Capacitor Battle)

ทดสอบเสียงซีคัปปลิ้ง
(Coupling Capacitor Battle)

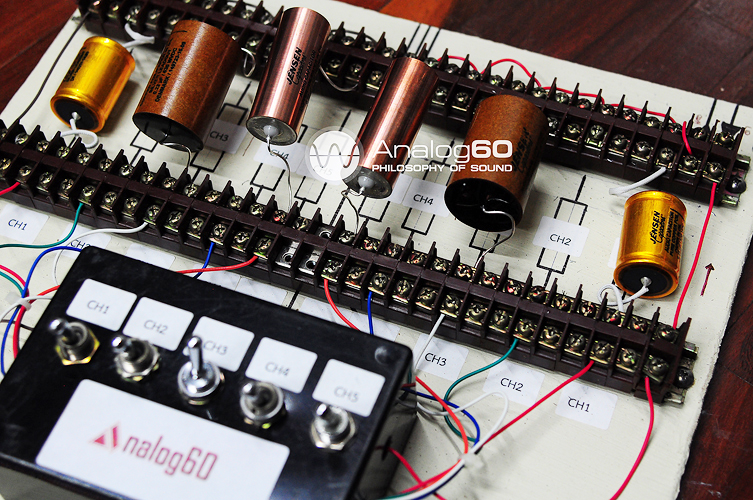

     โปรเจคนี้ทดลองทำดูว่า capacitors แต่ละยี่ห้อให้เสียงต่างกันขนาดไหน เลยผลิต selector เพื่อที่จะเปลี่ยนซีคัปปลิ้งให้ง่ายขึ้นและเทียบได้หลายยี่ห้อมากขึ้น ไม่ต้องเสียเวลาบัทกรีใหม่ครับ
ทำง่ายๆเลย ใช้สวิทซ์ในการเปลี่ยนช่อง

มี socket เพื่อให้เปลี่ยนคาปาซิเตอร์ง่ายขึ้น

น่าตาโดยรวมของเครื่องนี้ครับ
การทดสอบ

ผมก็ได้ทดสอบคาปาซิเตอร์ 4 ตัวตามภาพเลยครับ

1. Wima แดง 0.22uf/250V  ตัวนี้หาได้ทั่วไป
2. K42Y-2 0.22uf/500V ตัวเขียวของรัสเซีย
3. Teflon 0.22uf/600V ตัวดังของรัสเซีย
4. Jensen 0.22uf/630V Cu foil ยี่ห้อดังจาก Denmark

ลองฟังกันเลยครับ
"การฟังใน youtube เสียงจะดีไม่ดีขึ้นอยู่กับคุณภาพเครื่องเล่นกับลำโพงของท่านผู้ชมด้วยนะครับ บางท่านอาจจะบอกว่าไม่ต่างกัน บางท่านบอกว่าต่าง ขึ้นอยู่กับวิจารณญานของแต่ละท่าน"


                                                 1.Wima แดง 0.22uf/250V



                                                 2. K42Y-2 0.22uf/500V



                                                   3. Teflon 0.22uf/600V



                                               4. Jensen 0.22uf/630V Cu foil

เดี๋ยวจะมีการทดสอบอีกเรื่อยๆครับ

เขียนโดย
Analog60



Line: @analog60
TEL 096-789-1945
http://www.analog60.com/
http://www.facebook.com/analog60
http://analog60.blogspot.com/




#ขายแอมป์หลอด #เครื่องเสียงหลอด #หลอดสูญญากาศ #ปรีหลอด #แอมป์หลอดมือสอง #ขายหลอด #ขายหลอดสูญญากาศ #jensen #capacitors #copperfoil #pio #เจนซ่น #cap #อัพเกรด




แอมป์หลอด กินไฟเท่าไร

แอมป์หลอด กินไฟเท่าไร
(Vacuum Tube Amplifier Consumption)


        หลายคนจะรู้สึกว่าแอมป์หลอดน่าจะกินไฟเยอะพอสมควร ในบทความนี้จะทำการทดสอบอัตราการกินไฟให้ดูครับ ทั้ง แอมป์หลอดและ Solid-state  ทุกตัววัดที่กำลัง Output 1 Watt

Vacuum Amp Tube EL34PP (35W)
กินไฟ 123 watt
-------------------------------------------------------------------------------------------------------
Solid-state Sunsui AU-10000 (110W)
กินไฟ 103 watt
-------------------------------------------------------------------------------------------------------
Vacuum Amp Tube 6BM8PP
กินไฟ 72 watt
-----------------------------------------------------------------------------------------------------


YAMAHA (70W)

กินไฟ 79 watt
----------------------------------------------------------------------------------------------------


จะมี update เรื่อยๆๆ ครับ
