หลายคนอยากจะรู้ว่าแอมป์ของตนเองมีกำลังเท่าไร อุตส่าตั้งหน้าตั้งตาทำมาทั้งคืน พอมีคนถามว่ากี่ watt ก็ตอบไม่ถูก ต้องตอบแบบกะๆๆ เอา คราวนี้นะครับเรามาดูกันว่าการวัด watt แบบง่ายๆ ทำกันอย่างไรซึ่งจะอธิบายในบทความนี้ เครื่องมือหลักๆ จะมีอยู่ไม่กี่อย่างนะครับดังนี้
1. สโคป (Oscilloscope)
2. เครื่องกำเนิดความถี่ (Function generator)
3. มัลติมิเตอร์ (Multimeter)
4. ดัมมี่โหลด 8 โอม (Dummy load) หรือใช้ลำโพงแทนก็ได้ครับถ้าทนฟังเสียงไหว
1. Function gen ต่อเข้า input amp
2. ขั้วลำโพง amp ต่อเข้า Dummy load
3. สายที่ต่อขั้วลำโพงให้ต่อเข้า multimeter กับ osciloscope ด้วย
ขั้นตอนการวัด
1. เปิดเครื่องมือทั้งหมด จ่ายสัญญาน 1kHz เข้า input ของ amp ค่อยๆเร่ง volume ไปเรื่อยๆ สังเกตุรูปคลื่น sinewave ที่ osciloscope
 |
| จ่ายสัญญาน 1kHz เข้า input |
 |
| รูปคลื่น sinewave เริ่มเพี้ยนแล้ว ให้ปรับ Volume ลงมา |
2. เพิ่ม volume ไปเรื่อยๆ จน sinewave เพี้ยน แล้วค่อยๆปรับลดลงมาให้เห็นสัญญาน sinewave เป็นรูปคลื่นที่สมบูรณ์
 |

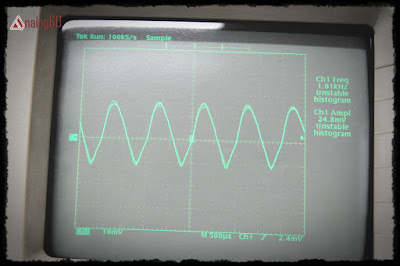

| รูปคลื่น sinewave ต้องสมบูรณ์ก่อนที่จะเพี้ยน |
3. อ่านค่า Volt จาก Multimeter นำค่า Volt ที่ได้มาคำนวณในสมการ P=V^2/R
ตัวอย่าง
อ่านค่าได้ 8.45V P = 8.45*8.45/8 = 8.9W
